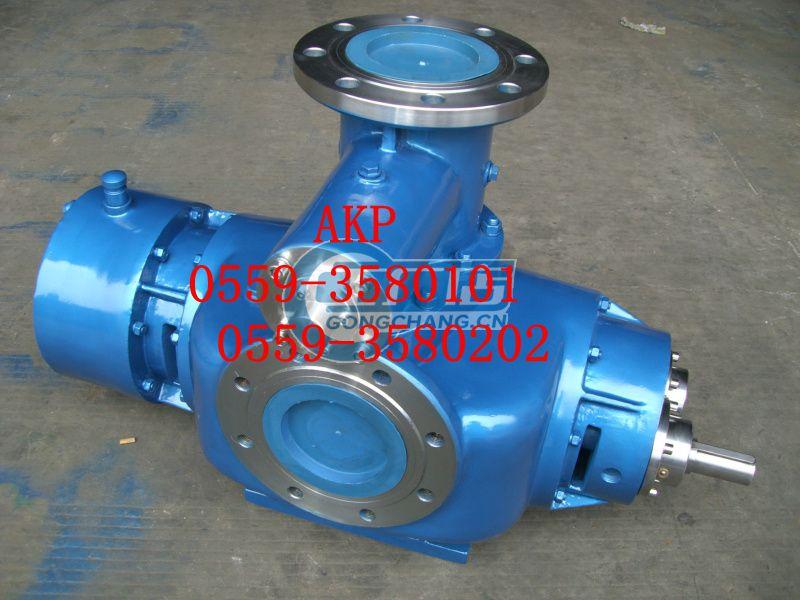

2HM雙吸雙螺桿泵

雙吸雙螺桿泵主要由主動軸和從動軸及分別裝在主從動軸上的同步齒輪組成，每根軸上裝有一對旋向相反的螺旋套，主動軸通過同步齒輪將動力傳遞給從動軸，因而主從軸上相互嚙合的螺旋套沒有金屬接觸。當泵工作時，主從動軸上相互嚙合的螺旋套和泵體或襯套間形成一個容積恒定的密閉腔室，從泵進口法蘭進入泵腔的流體介質均勻地分別流向螺桿軸的兩端，然后進入密閉腔室，隨螺桿軸的轉動分別被送到泵體中間，兩者匯合在一起，最終送達泵的出口，從而實現泵輸送的目的。

一、產品特點
◎采有同步齒輪傳動，轉動零件互不接觸，軸承外置，獨立潤滑，不受介質影響，所以輸送介質范圍較廣, 可以輸送各種性質的流體介質，包括低粘性和高粘性、潤滑性和非潤滑性等；
◎泵體為雙層結構,可通過熱蒸汽或?qū)嵊蛯Ρ脙?nèi)介質進行全面加熱和保溫, 加熱充分、迅速；
◎被輸送流體介質在泵體內只做連續的軸向運動，流量平穩無脈動, 可平穩、無剪切輸送液體，保證介質的性能和結構不會發生改變；
◎根據工作溫度的高低, 軸承和齒輪部位可選擇不同的散熱方式, 以延長齒輪和軸承的壽命；HM系列溫度可達180℃，免除使用長軸結構泵剛性不足、結構復雜、成本高、壽命短的弱點；
◎HM(中壓）雙吸雙螺桿泵,設計最高壓力達6.3MPa，螺桿和螺套一體化設計，加大軸的直徑，并盡可能縮短軸向尺寸，提高軸的剛性和撓度，以及泵運行的穩定性和可靠性，此結構和工藝先進屬國內首創；
◎獨立的安全閥結構，用戶可根據需要選擇是否配置；
◎特殊的流道設計確保泵具有很強的自吸能力和較低的NPSHr值，且能輸送一定比例的汽液混輸；
◎泵工作時，螺套和襯孔間無接觸，允許短期干運轉（≤2min）；
◎可選擇不同的進出口方向(見進出口形式) ；

二、應用范圍
HM系列雙吸雙螺桿泵可用于以下行業
◎石油業：各種潤滑油、液壓油、重油、渣油、原油和柴油；
◎化工業：各種酸、堿、鹽液、樹脂、甘油、石蠟和其他化工原料；
◎油漆業：油墨、各種油漆、顏料、涂料等；
◎食品業：酒精、酒類、蜂蜜、糖漿、牙膏、牛奶、奶油、醬油、動植物油等；
◎建材業：各種重油、渣油、煤焦油等。

三、技術參數
HM系列雙吸雙螺桿泵
◎流量：≤250m3/h
◎工作壓力：≤6.3MPa
◎轉速：≤1450rpm
◎使用溫度：-20-----180℃　
◎粘度：≤100000mm2/s
◎吸上高度：≤7m
